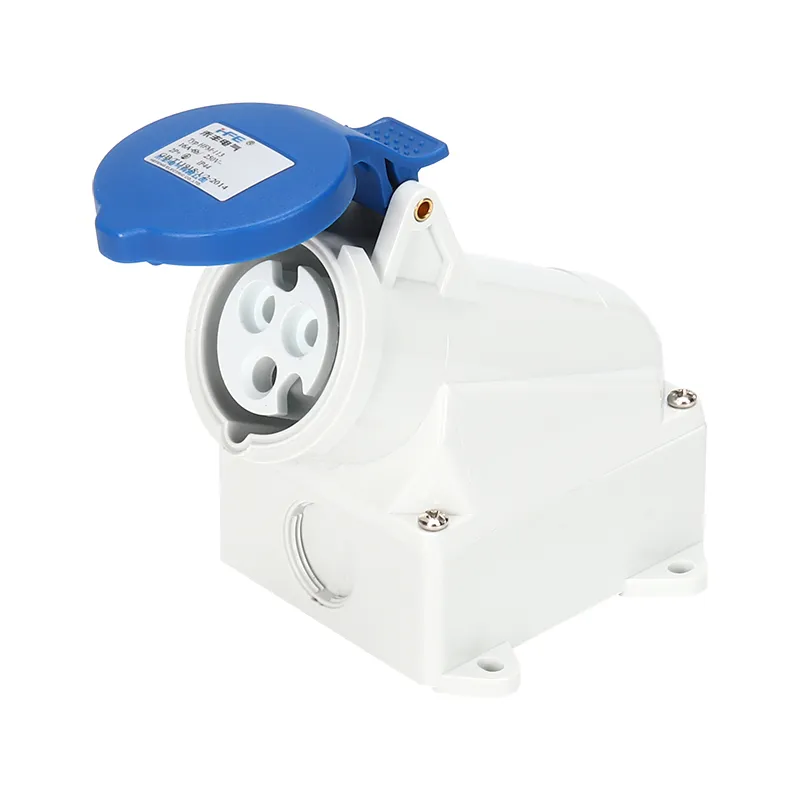

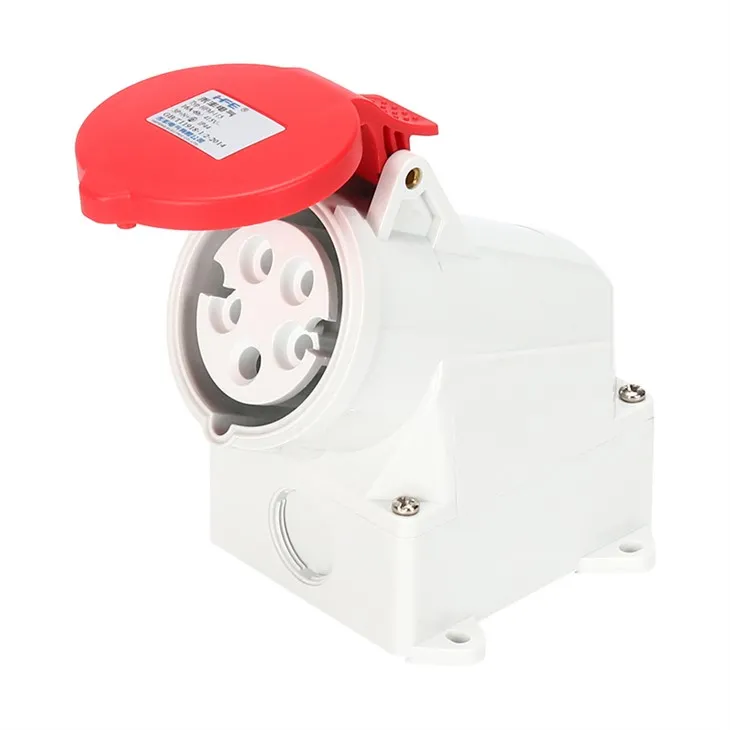

आईईसी 60309 औद्योगिक सॉकेट
औद्योगिक प्लग और सॉकेट के लिए सामान्य वर्तमान विनिर्देश:
1. IEC60309 मानक (अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल संगठन मानक) और चीन (जीबी मानक) के अनुसार, इसे वर्तमान के अनुसार 16A, 32A, 63A, 125A में विभाजित किया गया है।
2. यूएस यूआई मानक के अनुसार वर्तमान विनिर्देश 20A, 30A, 60A, 100A हैं।
झेजियांग हेफेंग इलेक्ट्रिक कंपनी लिमिटेड चीन में आईईसी 60309 औद्योगिक सॉकेट के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। प्रचुर अनुभव के साथ, हम हमारे कारखाने से यहां बिक्री के लिए उच्च - ग्रेड आईईसी 60309 औद्योगिक सॉकेट खरीदने के लिए आपका हार्दिक स्वागत करते हैं। सभी OEM उत्पाद उच्च गुणवत्ता और कम कीमत वाले हैं।
उत्पाद विवरण
औद्योगिक प्लग और सॉकेट के लिए सामान्य वर्तमान विनिर्देश:
1. IEC60309 मानक (अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल संगठन मानक) और चीन (जीबी मानक) के अनुसार, इसे वर्तमान के अनुसार 16A, 32A, 63A, 125A में विभाजित किया गया है।
2. यूएस यूआई मानक के अनुसार वर्तमान विनिर्देश 20A, 30A, 60A, 100A हैं।
3. विभिन्न विशिष्टताओं के बीच अनुकूलता
- आईईसी और जीबी मानक 16ए उत्पाद यूएस यूएल मानक 20ए औद्योगिक प्लग और सॉकेट उत्पादों के साथ संगत हैं
- IEC और GB मानक 32A उत्पाद अमेरिकी UL मानक 30A औद्योगिक प्लग और सॉकेट उत्पादों के साथ संगत हैं
- IEC और GB मानक 63A उत्पाद अमेरिकी UL मानक 60A औद्योगिक प्लग और सॉकेट उत्पादों के साथ संगत हैं
- IEC और GB मानक 125A उत्पाद US UL मानक 100A औद्योगिक प्लग और सॉकेट उत्पादों के साथ संगत हैं
तकनीकी मापदण्ड
|
प्रोडक्ट का नाम |
दीवार माउंट सॉकेट |
||
|
मौजूदा |
16A/32A |
||
|
पृथ्वी संपर्क स्थिति |
मानक: 4 घंटे, 6 घंटे 2 घंटे, 3 घंटे, 7 घंटे, 9 घंटे, 10 घंटे, *विशेष पृथ्वी संपर्क स्थिति अनुकूलित उपलब्ध है |
||
|
एलटेम कोड |
16A |
3 पिन (2पी+ई) |
एचएफएम-113/एचएफएम-113-4 |
|
4 पिन (3पी+ई) |
एचएफएम-114/एचएफएम-114-4 |
||
|
5 पिन (3पी+एन+ई) |
एचएफएम-115/एचएफएम-115-4 |
||
|
32A |
3 पिन (2पी+ई) |
एचएफएम-123/एचएफएम-123-4 |
|
|
4 पिन (3पी+ई) |
एचएफएम-124/एचएफएम-124-4 |
||
|
5 पिन (3पी+एन+ई) |
एचएफएम-125/एचएफएम-125-4 |
||
|
सुरक्षा की डिग्री |
आईपी44 |
||
|
वोल्टेज |
110-130V~,220-250V~,380-415~,415V~ |
||
|
मानक |
एन/आईईसी 60309-1/2 |
||
|
प्रमाणन |
सीई, आरओएचएस, टीयूवी, सीबी |
||

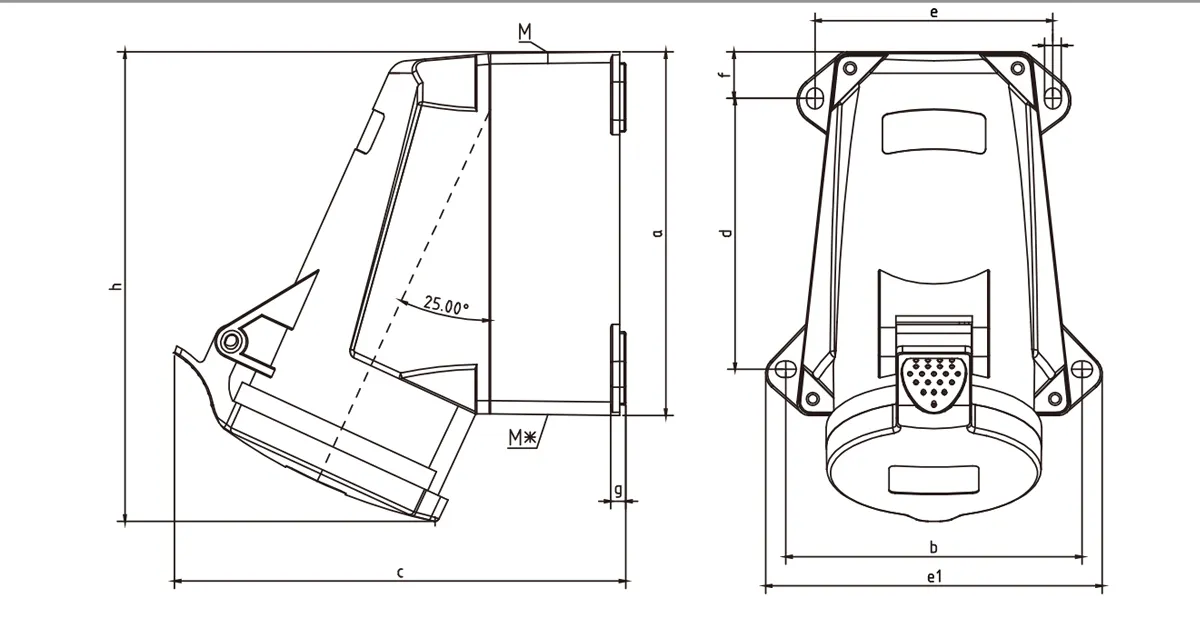

DIMENSIONS
|
मौजूदा |
16A |
32A |
||||
|
खम्भों की संख्या |
3 पिन (2पी+ई) |
4 पिन (3पी+ई) |
5 पिन (3पी+एन+ई) |
3 पिन (2पी+ई) |
4 पिन (3पी+ई) |
5 पिन (3पी+एन+ई) |
|
a |
95 |
95 |
95 |
122 |
122 |
122 |
|
b |
88 |
88 |
88 |
99 |
99 |
99 |
|
C |
128 |
133 |
138 |
151 |
151 |
159 |
|
d |
64 |
64 |
64 |
90 |
90 |
90 |
|
e |
78 |
78 |
78 |
80 |
80 |
80 |
|
e1 |
102 |
102 |
102 |
113 |
113 |
113 |
|
f |
15.5 |
15.5 |
15.5 |
16 |
16 |
16 |
|
g |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
h |
130 |
130 |
130 |
159 |
159 |
159 |
|
i |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
m |
M25 |
M25 |
M25 |
M32 |
M32 |
M32 |
|
M* |
1个M25 स्टॉपर को काटा जा सकता है। |
1个M32 स्टॉपर को काटा जा सकता है। |
||||
|
केबल क्रॉस-सेक्शन (m m²) हैं |
1~2.5 |
2.5~6 |
||||
※ विशेष वोल्टेज, ग्राउंडिंग स्थान, रंग आदि के लिए अनुकूलन उपलब्ध है।
